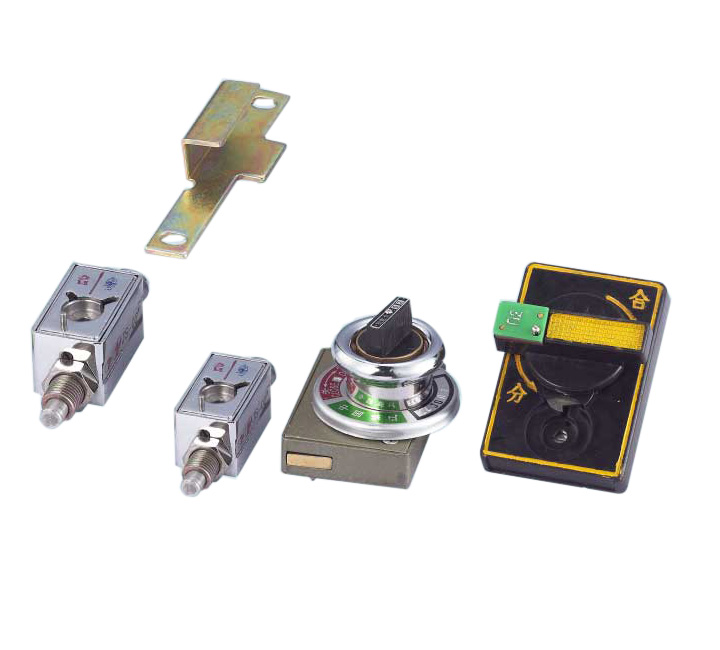

JSN(W)1系列户内程序锁
所属类别：产品 > 高压成套柜配件
将此页放入收藏夹
全国免费热线：

400-820-7720
电话：021-67752215
分享：

一、概述
JSN（W）-型防误操作程序锁，是一种高压开头设备用机械锁。该锁。强制运行人员按照规定的安全操作程序，对电气设备进行操作，从而避免了电气设备的误操作，较为完善的达到了供电部门提出的五防要求：

二、五防要求：
1、防止误拉合开关；
2、防止带负荷拉合隔离刀闸；
3、防止误入带电间隔；
4、防止带电挂地线（接地刀闸）；
5、防止带地线（接地刀闸）；合闸等；
三、使用环境条件
1、海拔高度：不超过1000m。
2、周围空气温度：上限+40℃，下限-10℃，日温差15℃。
3、湿度条件：日相对湿度平均值不超过95％；月相对湿度平均值不超过90％。
4、地震烈度：不超过8度。
5、环境条件：无火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所，污秽等级为II级。
四、建议操作说明
A、控制开关开锁
控制开关锁取代原控制开关面板和把手，将程序钥匙插入锁具面下部的孔中，然后插上红牌顺时针方向转动把手进行合闸操作，换绿牌逆时针方向转动把手进行分闸操作，在预分位置时，程序钥匙不取出。该锁有紧急解锁装置（白牌）注意：控制开关锁在未配套转换开关时，切勿转动360o以防转坏。只可在合分之间试转。
B、刀闸锁
分闸时：将钥匙在标有合字的位置槽处插入，钥匙向顺时针方向转动，使钥匙上的刻线对齐。拔出锁销，操作隔离开关手柄。分闸后，锁销自动复位，钥匙继续向顺时针方向转动到位，从标有分字的位置槽中取出钥匙，即锁住。与分闸时齐。
合闸时，将钥匙在标有分字的位置槽处插入，钥匙向逆时针方向转动，使钥匙上的刻线与锁体上的刻线对齐。拔出锁销，操作隔离开关手柄。合闸后，锁销自动复位，钥匙继续向逆时针方向转动到位，从标有合字的位置槽中拔出钥匙，即锁住。与合闸时对齐。
注意：操作时不允许两只手同时去操作锁具（即一只手操作钥匙，一只手去拉动锁销）

3、柜网门锁开门时，将钥匙插入网门锁的锁孔中，钥匙向顺时针方向转动到位，取出钥匙开网门。关门时，将钥匙插入网门锁的锁孔中，关好门，钥匙向逆时针方向转动到位，取出钥匙即锁住网门。除控制开关锁外，其它锁体上，每套锁都有其操作顺序序号。即用钢印打上1，2，3，4（分闸顺序），按此顺序分闸或按4，3，2，1顺序合闸即可。

五、型号参数

型号规格	操作功能	备注
21JS	真空开关上隔离后门前门	1A 4A 5A 5B
22JS	真空开关上隔离前门	1A 4A 5A
23JS	真空开关上隔离下隔离后门前门	1A 4A 4B 5A 5B
24JS	真空开关上隔离下隔离前门	1A 4A 4B 5A
27JS	上隔离前门后门	4A 5A 5B
28JS	隔离前门	4A 5A
	205XGN柜子专用锁前门后门
	202JS二锁一匙

六、常用型号机械程序锁说明：

型号名称	锁件配置	使用说明
202JS	二只相同单槽直拔锁一把钥匙	不能同时送电的双进线一次方案使用
202JS（KK）	二只相同控制开关锁一把钥匙	不能同时送电的双进线一次方案使用。制作LW2
203JS	三只相同单槽直拔锁二把钥匙	双电源进线加中间联络的一次方案使用。使三合开关只能有二台投入使用。
203JS（KK）	三只相同控制开关锁二把钥匙	双电源进线加中间联络的一次方案使用。制作LW2 使三台开关只能有二台投入使用。
205JS	一只直拔锁加一只网门锁	XGN2-12开关柜专用，前后门连锁
206JS	一只直拔锁加二只网门锁	XGN2-12开关柜专用，用于一前门二后门联锁。
