一、概述

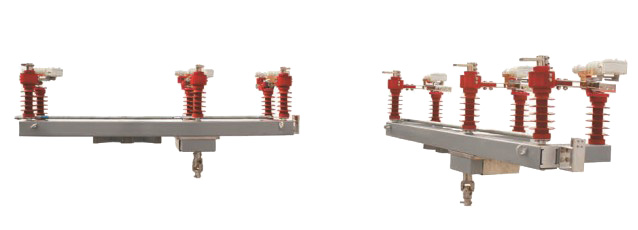

FKW18本系列开关是由隔离闸刀、灭弧室及操动机构等部分组成。采用压气产气灭弧原理，具有结构简单、少维护、灭弧能力强、断口绝缘水平高、可靠性高等优点，达到国外同类产品的水平。
该开关适用于额定电压12kV以下、额定频率50Hz的户外三相交流电力配电系统切合负荷电流用。在分闸位置能满足对隔离开关规定的隔离要求。
二、使用环境条件
海拔高度不超越3000米；
周围空气温度：上限+40℃，下限-40℃，日温差不超过32K；
风压不超越700Pa.(相当于风速34m/s)；
空气污秽程度:按GB5582之4.1条规定为Ⅲ级；
地震烈度不超过8度；
履冰厚度不超过10mm

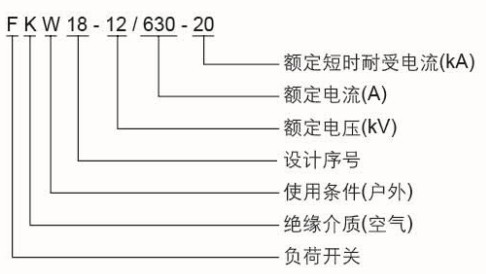

三、型号及含义
|
序号
|
项目
|
单位
|
参数
|
|
|
1
|
额定电压 |
kV
|
12
|
|
|
2
|
额定电流 |
A
|
630
|
|
|
3
|
额定频率 |
Hz
|
50
|
|
|
4
|
额定峰值耐受电流 |
kA
|
50
|
|
|
5
|
额定短时耐受电流 |
kA
|
20
|
|
|
6
|
额定短时耐受电流持续时间 |
s
|
4
|
|
|
7
|
额度有功负载开断电流 |
A
|
630
|
|
|
8
|
额定闭环开断电流 |
A
|
630
|
|
|
9
|
额定电缆充电电流 |
A
|
10
|
|
|
10
|
5%额定有功负载开断电流 |
A
|
31.5
|
|
|
11
|
额定短路关合电流 |
kA
|
50
|
|
|
12
|
主回路电阻 |
μΩ
|
95
|
|
|
13
|
1min(干试) 工频耐受电压 |
相间、相对地 |
kV
|
42
|
| 断口间 |
kV
|
48
|
||
|
14
|
1min(湿试)工频耐受电压 |
kV
|
30
|
|
|
15
|
雷电冲击 耐受电压 |
相间、相对地 |
kV
|
75
|
| 断口间 |
kV
|
85
|
||
|
16
|
机械寿命参数 |
次
|
2000
|
|
|
17
|
三相分合闸不同期性 |
ms
|
5
|
|
|
18
|
规定最大操作力矩 |
N.m
|
300
|
|

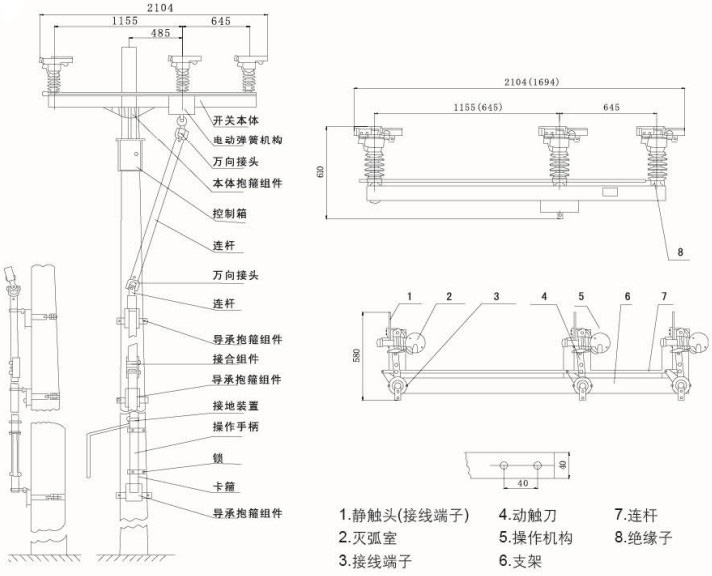

五、产品主体机构图
